Für S51 Kupplungsdeckel / Seitendeckel High Performance links (17595)

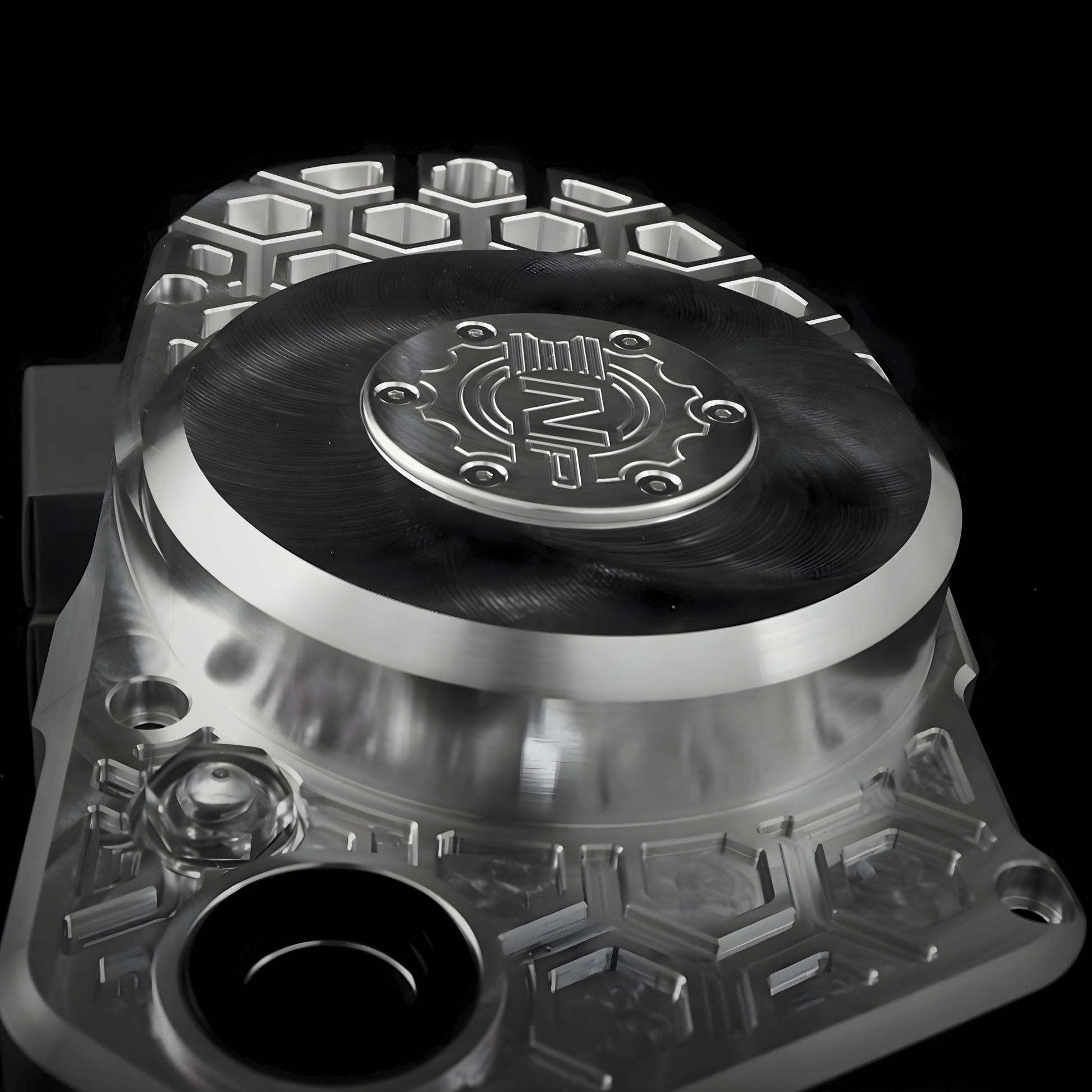

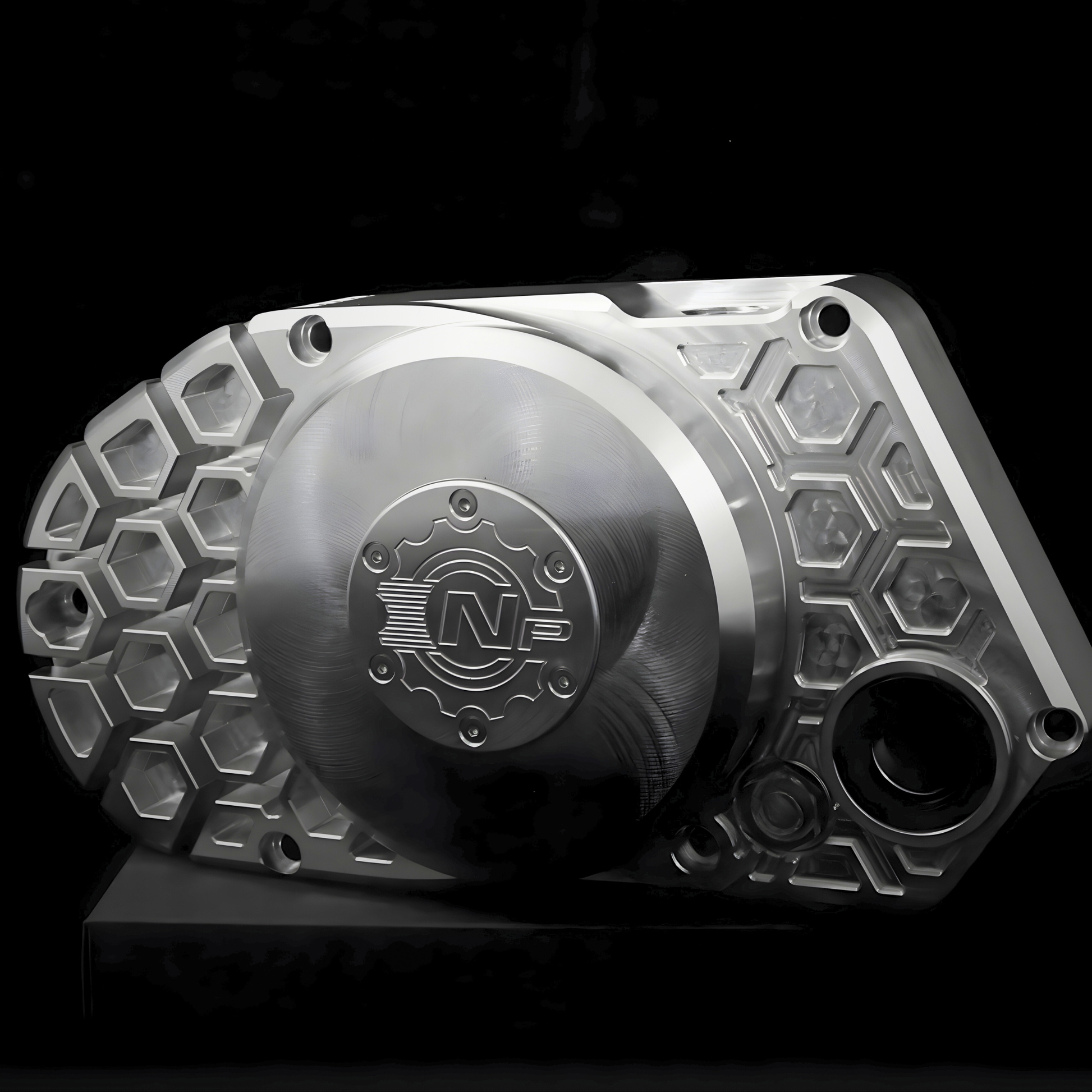

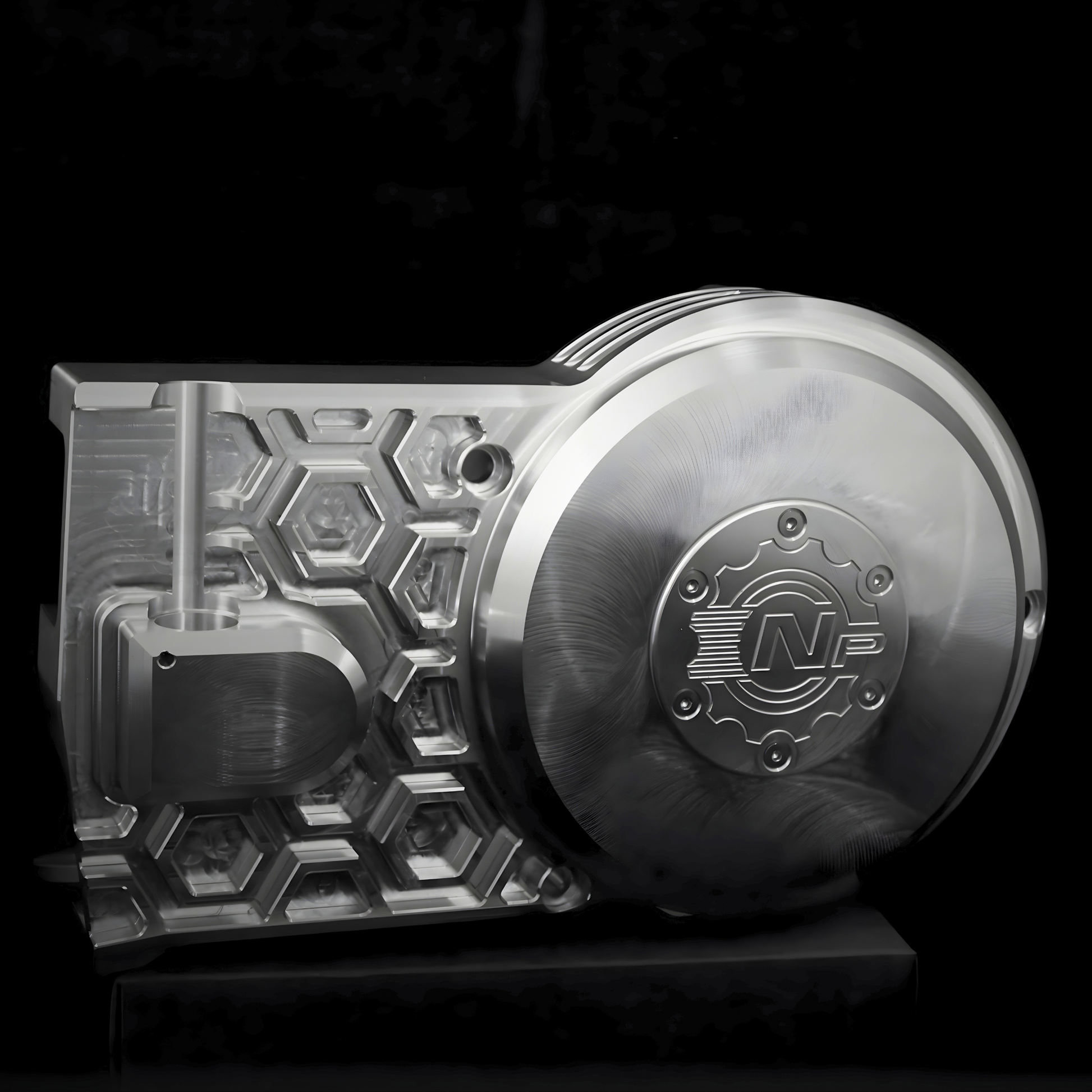

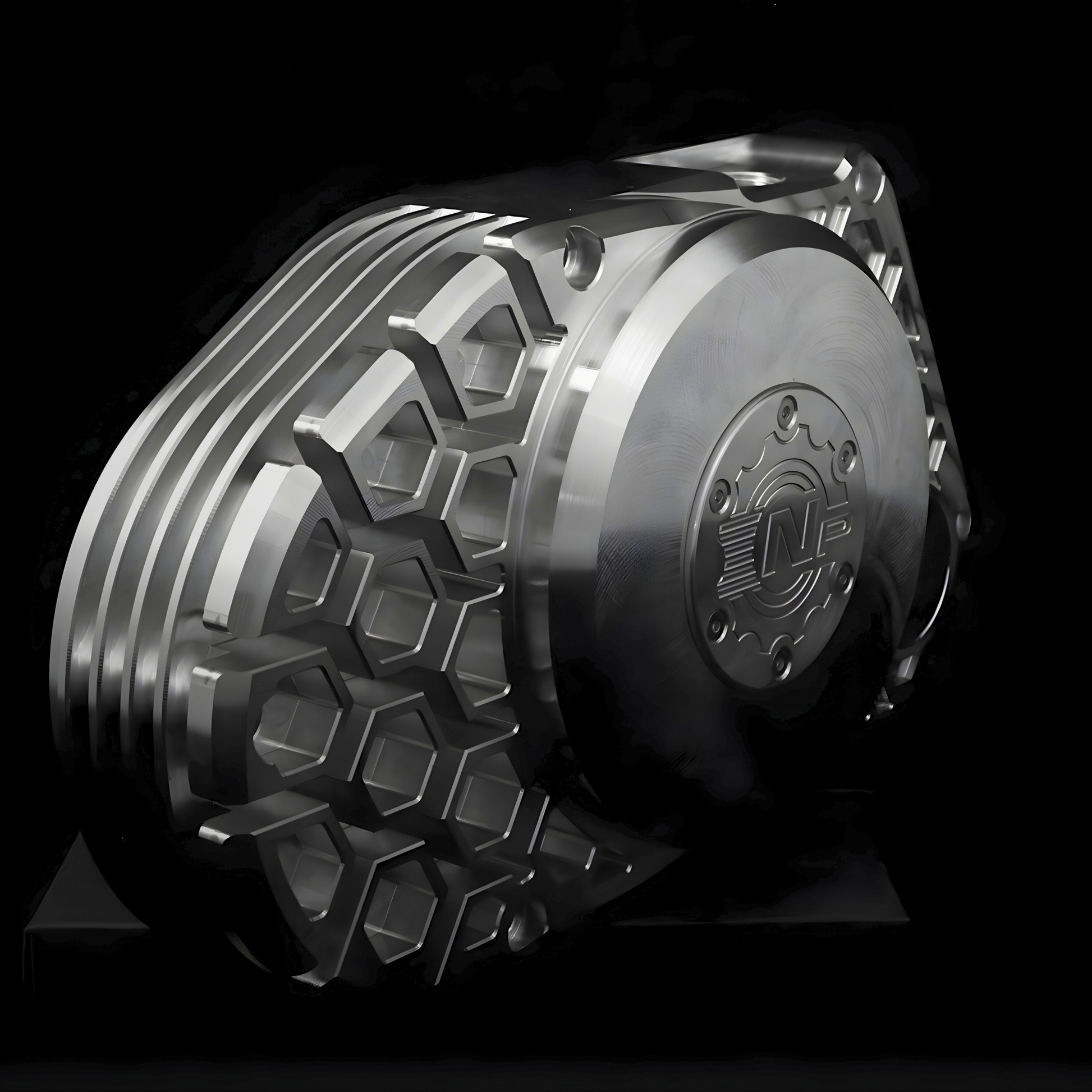

Diese CNC-gefertigte Motorabdeckung mit speziell gefrästem Wabenprofil unterstützt die thermische Entlastung deines S51-Motors (M500). Ideal für leistungsoptimierte Umbauten.

Mit Ölschauglas:

Auf der Kupplungsseite befindet sich ein integriertes Ölschauglas – praktisch zur schnellen Kontrolle des Ölstands, ohne die Abdeckung demontieren zu müssen.

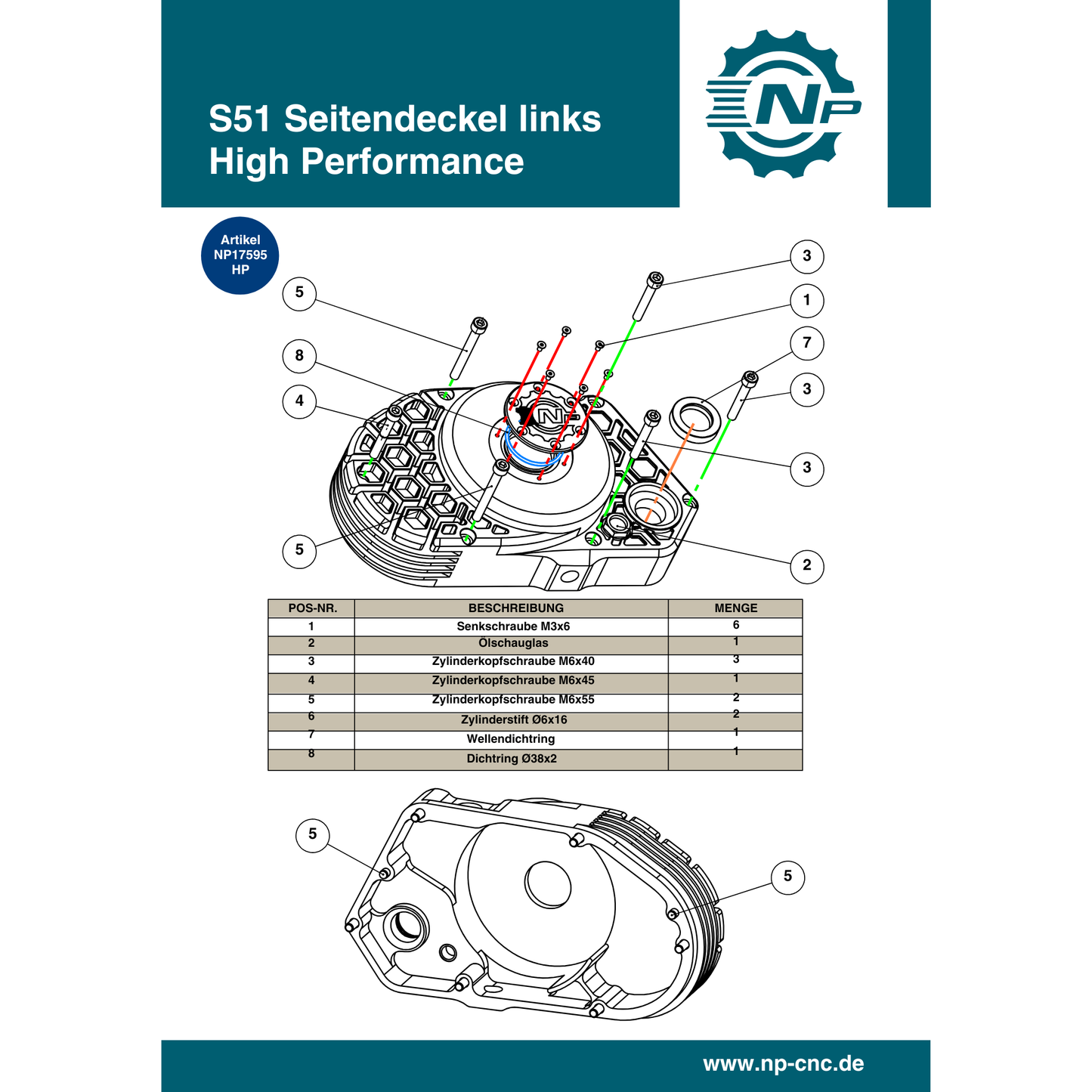

Mitenthalten:
1x Seitendeckel High Performance (Links)
1x NP Logodeckel
1x Wellendichtring
1x O-Ring
1x Edelstahl Schraubenset
2x Zylinderstift Ø 6 mm
1x Ölschauglas

Achtung!

Bei der Montage des Kupplungsdeckel für S51 M500-M700 HP und CS sind die Fußrastenträger
bzw. Fußrastenböcke zu lösen und nach unten abzusenken.

Am Kupplungsdeckel wurden der originale Schalthebel sowie der Schalthebel von PZ (PZ1788-004) getestet. Beide Schalthebel sind mit dem Kupplungsdeckel kompatibel und können problemlos verbaut werden. Bei anderen auf dem Markt erhältlichen CNC-Schalthebeln mit anderer Kröpfung bitte vorher prüfen.

Montagehinweis

Vorgehensweise für die Montage des Kupplungsdeckel:

1. Beide M8×16-Schrauben am Fussrastenträger vorne lösen und vollständig entfernen.
2. Den langen M8×90-Bolzen hinten, der zugleich den Hauptständer hält, nur lösen, nicht vollständig herausdrehen oder entfernen.
3. Der Hauptständer muss eingeklappt sein.
4. Anschließend kann der Fußrastenträger nach unten gedrückt bzw. abgesenkt werden.
5. Nun lässt sich der Kupplungsdeckel problemlos montieren.

Keine ABE / Eintragungsfähig

Unsere Produkte werden aus hochwertigem ENAW 6082 Aluminium gefertigt.

 Montageanleitung Vorgehensweise Kupplungsdeckel S51 HP u. CS

1. Beide vorderen
   M8×16-Schrauben am Fußrastenträger vollständig lösen und entfernen.
2. Den
   hinteren M8×90-Bolzen (gleichzeitig Befestigung des Hauptständers) nur
   lösen, nicht vollständig herausdrehen.
3. Der Hauptständer
   muss eingeklappt sein.
4. Den
   Fußrastenträger vorsichtig nach unten absenken, bis ausreichend
   Platz vorhanden ist.
5. Kupplungsdeckel
   montieren, Dichtungen einsetzen und Schrauben gleichmäßig anziehen.
